L’essentiel à retenir : réussir le branchement des feux d’une remorque exige de suivre scrupuleusement le code couleur universel, en distinguant bien les prises 7 et 13 broches. Cette rigueur assure une visibilité optimale et la sécurité de tous, d’autant qu’une connexion soignée du fil de masse blanc prévient à elle seule 90 % des dysfonctionnements électriques habituels.
Vous craignez que le branchement feux remorque de votre véhicule ne se transforme en un véritable casse-tête ou ne provoque un court-circuit dangereux lors de vos trajets ? Il est tout à fait normal d’hésiter face à cette jungle de fils colorés, mais sécuriser votre attelage est bien plus accessible que vous ne le pensez avec les bonnes instructions. Dans ce dossier, nous vous guidons étape par étape pour maîtriser le code couleur universel et réaliser facilement une connexion électrique fiable qui vous évitera bien des désagréments techniques et financiers.
- Préparer le terrain : prise, outils et sécurité
- Décoder les fils : le guide des couleurs et des fonctions
- Le branchement pas à pas : de la théorie à la pratique
- Pannes courantes et cas particuliers : le guide de dépannage
Préparer le terrain : prise, outils et sécurité
Prise 7 ou 13 broches : le premier choix à faire
Tout démarre par une vérification visuelle de votre attelage. On distingue deux standards majeurs : la prise 7 broches, omniprésente sur les remorques légères, et la prise 13 broches, reine des caravanes équipées.
La différence est technique mais simple. La 7 broches assure l’essentiel : clignotants, stop et veilleuses. La 13 broches va plus loin avec les feux de recul ou le +12V permanent. Jetez juste un œil à vos équipements.
Si ça ne matche pas, pas de panique. Les adaptateurs (13 vers 7 ou inversement) règlent le souci instantanément.
Les outils indispensables avant de commencer
Bricoler un branchement feux remorque avec les dents ? Mauvaise idée. Un équipement adapté transforme une galère potentielle en un travail propre, sécurisé et surtout durable face aux vibrations.
Pas besoin de dévaliser le magasin, mais cette liste est non négociable pour éviter les faux contacts :
- Une pince à dénuder et une pince à sertir.
- Des connecteurs de qualité (à sertir de préférence).
- De la gaine thermorétractable pour l’étanchéité.
- Un multimètre ou une simple lampe témoin pour les tests.
La sécurité avant tout : quelques règles de bon sens
On touche ici au circuit électrique du véhicule, alors soyez prudent. La règle d’or ? Toujours débrancher la cosse négative de la batterie.
Pourquoi ? Parce qu’une étincelle est vite arrivée quand on manipule des fils sous tension.
Un court-circuit est vite arrivé. Prendre 30 secondes pour débrancher la batterie peut vous sauver des heures de diagnostic et des centaines d’euros en réparations électroniques.
Décoder les fils : le guide des couleurs et des fonctions
Heureusement, une norme existe pour éviter le chaos. En Europe, le code couleur des prises 7 broches est quasi universel sur la plupart des véhicules. C’est votre feuille de route indispensable pour réussir votre branchement feux remorque sans crise de nerfs.
Gardez le tableau suivant sous les yeux, il résume l’essentiel pour ne pas se tromper de fil.
| Broche N° | Couleur du fil | Fonction |
|---|---|---|
| 1 (L) | Jaune | Clignotant Gauche |
| 2 (54G) | Bleu | Feu antibrouillard arrière |
| 3 (31) | Blanc | Masse (Terre) |
| 4 (R) | Vert | Clignotant Droit |
| 5 (58R) | Marron | Feu de position Droit (veilleuse) |
| 6 (54) | Rouge | Feux Stop (Gauche et Droit) |
| 7 (58L) | Noir | Feu de position Gauche (veilleuse) |
La prise 13 broches pour aller plus loin
La prise 13 broches reprend les 7 fonctions de base et en ajoute d’autres, utiles pour les caravanes modernes. Pas de panique, la logique reste la même : on ajoute simplement des services.
Voici les fonctionnalités additionnelles qu’elle apporte :
- Les feux de recul.
- Une alimentation +12V permanente (pour l’éclairage intérieur).
- Une alimentation +12V après contact (pour un réfrigérateur).
- Des masses supplémentaires pour ces nouvelles fonctions.
L’importance capitale du fil de masse
Insistons sur ce point : le fil de masse (blanc, broche 3) est la source de 90 % des pannes électriques. Sans une bonne masse, rien ne fonctionne correctement.
Il ferme le circuit en retournant le courant à la carrosserie. Une mauvaise connexion, souvent due à l’oxydation, et c’est l’effet « sapin de Noël » garanti : les feux clignotent de façon anarchique dès que vous freinez.
Le branchement pas à pas : de la théorie à la pratique
Le code couleur n’a plus de secret pour vous. Il est temps de mettre les mains dans le cambouis et de réaliser le branchement pour de bon.
Préparer les fils et la prise
On attaque le vif du sujet. Commencez par dénuder l’extrémité de chaque fil sur environ 5 à 6 mm. Mais attention, lâchez ce couteau suisse : utilisez une vraie pince à dénuder. C’est la seule façon d’obtenir une coupe nette sans sectionner les brins de cuivre fragiles.
Jetez un œil à l’état du cuivre. Si vous voyez du vert-de-gris ou de la moindre trace de corrosion, ne cherchez pas à sauver les meubles. Coupez net la partie abîmée pour repartir sur une base saine et parfaitement conductrice.
Ensuite, torsadez légèrement les petits brins de cuivre entre vos doigts pour former une pointe solide et compacte.
Connecter et sécuriser chaque fil

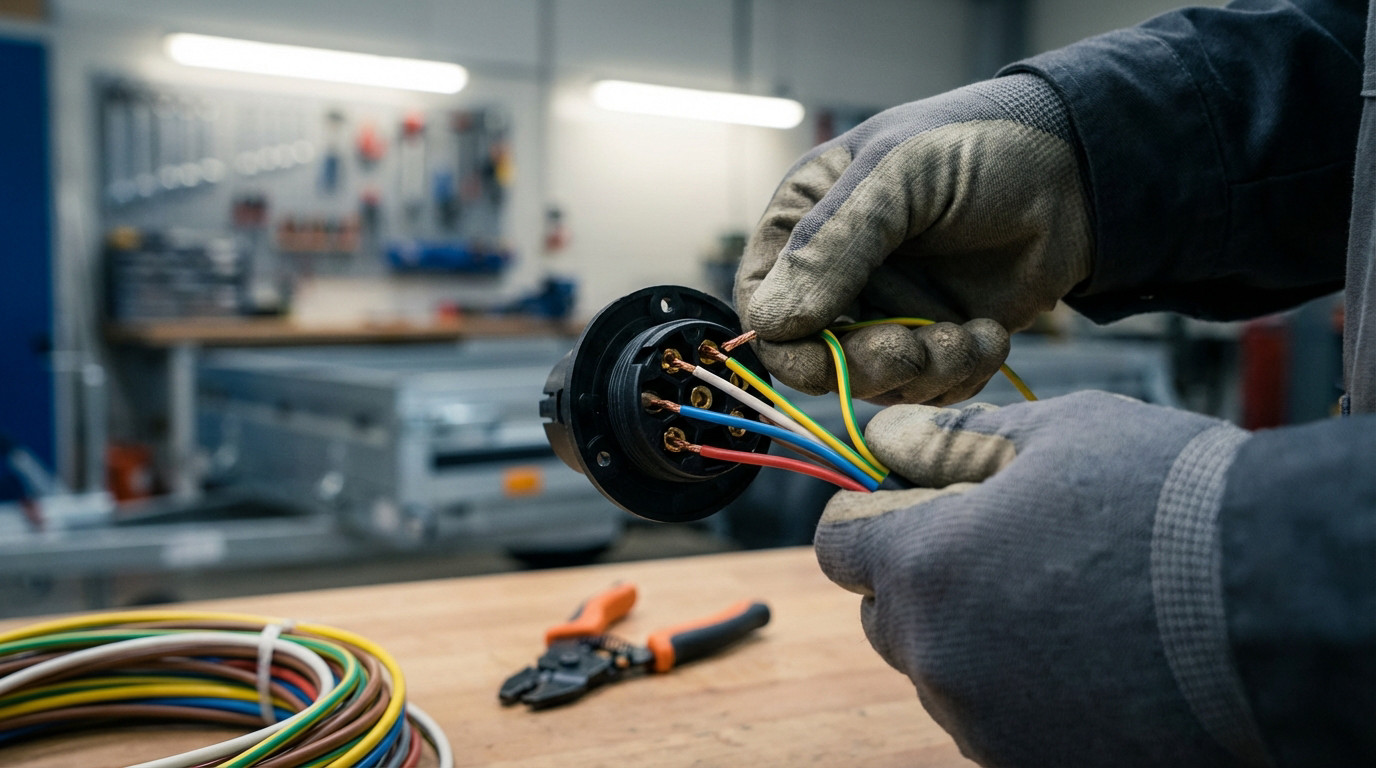

Insérez chaque fil dans la borne correspondante en respectant scrupuleusement le schéma. Serrez fermement la vis ou sertissez le connecteur avec la pince adéquate. Le secret ? Tirez doucement sur le fil après coup. S’il bouge, c’est que votre connexion est ratée. Recommencez.
Pour une finition durable, n’oubliez pas la gaine thermorétractable. Glissez un morceau sur chaque fil avant de connecter. Une fois le tout fixé, chauffez la gaine avec un briquet ou un décapeur. C’est l’assurance d’une isolation parfaite contre l’humidité.
Le test final : la vérification qui sauve
Rebranchez la batterie du véhicule. Pour ne pas faire des allers-retours inutiles, demandez de l’aide ou placez des miroirs derrière la remorque.
Vérifiez tout : veilleuses, clignotant gauche, droit, feux stop et antibrouillard. Si un doute persiste sur votre branchement feux remorque, un multimètre reste l’outil idéal pour tester chaque circuit comme un pro avant de tout refermer définitivement.
Pannes courantes et cas particuliers : le guide de dépannage
Votre branchement feux remorque est fait, mais quelque chose cloche ? Pas de panique, la plupart des problèmes sont classiques et faciles à résoudre.
Diagnostiquer les problèmes les plus fréquents
Un diagnostic méthodique permet de trouver la panne en quelques minutes. Inutile de tout démonter tout de suite.
Voici une checklist de dépannage rapide et efficace pour isoler le souci :
- Un seul feu ne fonctionne pas : Vérifiez d’abord l’ampoule, puis la connexion du fil correspondant dans la prise.
- Les feux sont faibles ou clignotent anarchiquement : C’est un problème de masse. Nettoyez et resserrez la connexion du fil blanc (broche 3).
- Rien ne fonctionne : Vérifiez le fusible dédié à l’attelage dans la boîte à fusibles du véhicule.
Le casse-tête des véhicules modernes multiplexés
Les voitures récentes produites après 2010 posent souvent problème. Leur système électrique « intelligent » (multiplexé) détecte la moindre consommation anormale de chaque ampoule. Brancher une remorque directement peut déclencher des alertes sur le tableau de bord. C’est frustrant, mais logique.
La solution incontournable est l’installation d’un boîtier de dérivation ou d’un faisceau spécifique. Ce module s’intercale et « traduit » les ordres pour la remorque sans perturber l’ordinateur de bord.
Sur une voiture récente, brancher une remorque sans boîtier spécifique, c’est comme parler une langue étrangère à l’ordinateur de bord. Il ne comprendra pas et vous le fera savoir.
Quid des feux à LED ?
Les feux à LED consomment très peu d’énergie. Cette faible consommation peut faire croire au véhicule qu’une ampoule est grillée. Des boîtiers spécifiques ou l’ajout de résistances corrigent ce « bug ». Gérer cette particularité est un peu comme trouver des astuces pour ne plus oublier d’éteindre la lumière : la technologie moderne a ses propres règles.
Vous voilà désormais maître du faisceau électrique de votre remorque ! Comme nous l’avons vu, la réussite tient surtout à la méthode et au respect du code couleur. Prenez le temps de bien soigner vos connexions et de vérifier la masse. Avec un branchement testé et sécurisé, vous pouvez enfin prendre la route l’esprit tranquille.
