Pour aller à l’essentiel : repérer la phase nécessite un multimètre réglé sur 600V AC. Placez la pointe noire sur la terre et testez les fils avec la rouge : seul le contact avec la phase affichera 230V, le neutre restant à 0V. C’est la technique imparable pour sécuriser vos travaux et éviter les accidents électriques.
Vous angoissez à l’idée de brancher vos équipements au hasard en vous fiant uniquement à la couleur des fils ? Maîtriser la méthode pour trouver phase neutre multimètre constitue votre seule garantie pour sécuriser l’installation et ne pas griller vos appareils domestiques. Découvrez immédiatement la procédure exacte pour repérer le bon câble et bricoler sans le moindre risque d’accident.
- Avant de mesurer : la sécurité et le réglage du multimètre
- Trouver phase et neutre : la méthode pas à pas avec la terre
- Les cas particuliers et pièges à éviter
Avant de mesurer : la sécurité et le réglage du multimètre
Les prérequis de sécurité : on ne joue pas avec le 230v
Pour identifier la phase, vous devez opérer sous tension, avec le disjoncteur général enclenché. C’est risqué, alors écoutez bien : ne touchez jamais les parties métalliques des pointes à mains nues. Le 230V ne fait pas de cadeau.
Portez des équipements de protection, idéalement des gants d’électricien certifiés. Franchement, pourquoi prendre le risque de se faire secouer bêtement ?
Bossez toujours dans une zone sèche et parfaitement éclairée. Une bonne visibilité évite bien des gestes malheureux et dangereux.
Configurer son multimètre : le bon mode, le bon calibre
Connectez d’abord le fil noir sur la borne COM. Le fil rouge se clipse ensuite sur la borne V. C’est une convention universelle, pas de place pour l’improvisation ici.
Tournez ensuite le sélecteur vers le mode voltmètre en courant alternatif. Vous cherchez le sigle V~ ou ACV sur le boîtier.
- Sélectionnez un calibre supérieur à 230V pour éviter de saturer l’appareil.
- La position 500V ou 600V est la plus adaptée pour le domestique.
- Un calibre trop faible empêche la lecture et peut endommager l’outil.
Trouver phase et neutre : la méthode pas à pas avec la terre
La terre, votre point de référence absolu
Pour différencier les câbles sans erreur, il faut un repère fiable. Le fil de terre, toujours vert et jaune, est physiquement relié au sol de votre habitation. Sa tension est donc, par définition, de 0 Volt.
Vous le repérez facilement dans votre installation. Sur une prise murale classique, c’est cette broche métallique qui dépasse au centre. Dans un tableau ou une boîte de dérivation, cherchez simplement le fil bicolore.
Une seconde d’inattention sous tension peut être la dernière. Ne touchez jamais les parties métalliques des pointes de touche avec vos doigts pendant la mesure.
Mesurer et interpréter : le verdict du multimètre

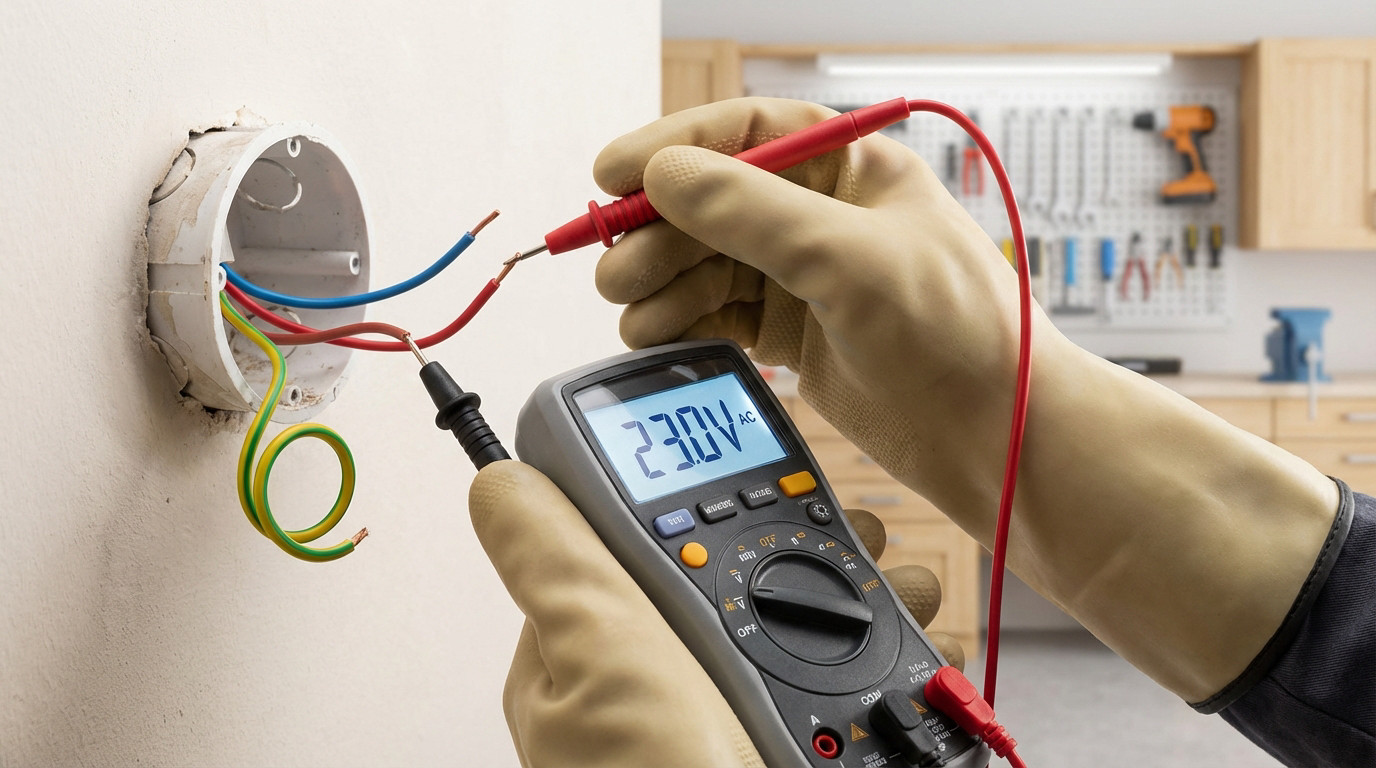

Place à l’action. Connectez d’abord la pointe de touche noire (COM) sur la terre pour fixer la référence. Ensuite, venez toucher l’un des deux autres fils avec la pointe de touche rouge (V).
| Contact pointe rouge | Contact pointe noire | Résultat et verdict |
|---|---|---|
| Fil/trou N°1 | Terre (vert/jaune) | L’écran affiche ~230V : c’est la PHASE |
| Fil/trou N°2 | Terre (vert/jaune) | L’écran affiche ~0V : c’est le NEUTRE |
Les cas particuliers et pièges à éviter
La théorie est simple, mais la pratique réserve parfois des surprises. Voyons comment réagir face à des fils de même couleur ou une inversion.
Que faire sans prise de terre ou avec des fils identiques ?
Face à une vieille installation sans terre visible, l’approche diffère. Vous devez mesurer la tension entre les deux fils inconnus. Si le courant passe, vous lirez environ 230V.
Là, vous avez la confirmation que la ligne fonctionne. Par contre, impossible de dire qui est qui. C’est frustrant, mais c’est une première étape nécessaire.
- Mesurez la tension entre le fil 1 et une masse métallique (tuyau d’eau, radiateur).
- Faites de même avec le fil 2.
- Le fil qui affiche une tension est la phase. L’autre est le neutre. Cette méthode reste moins fiable.
Phase et neutre inversés : un danger invisible
Une inversion phase/neutre survient souvent après un mauvais câblage. Sur certains équipements, cela devient très dangereux, même s’ils ont l’air de marcher correctement à première vue.
Inverser la phase et le neutre n’est pas anodin. Certains appareils peuvent sembler fonctionner, mais leurs sécurités internes sont compromises, créant un danger invisible mais bien réel.
Des soucis électriques peuvent provoquer un code erreur sur un poêle à granulés. Maîtriser l’électricité est aussi utile remplacer un robinet autoperceur pour le bricoleur averti.
Identifier la phase et le neutre n’a plus de secret pour vous. Grâce à votre multimètre et ces quelques précautions, vous pouvez désormais intervenir sur votre installation électrique en toute sérénité. Gardez toujours la sécurité en tête et n’hésitez pas à vérifier deux fois vos mesures. C’est la clé d’un bricolage réussi et sans danger !
